Welche Schritte sollten bei der Installation und Inbetriebnahme von Kastentransformatoren befolgt werden?

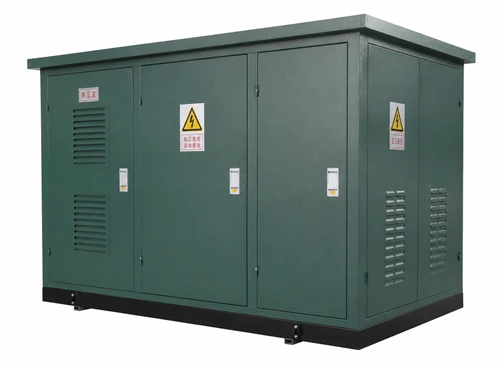

Kastentransformatoren-, auch als kompakte integrierte Umspannwerke bekannt, integrieren Hochspannungsschaltanlagen, Leistungstransformatoren, Niederspannungsverteilungsgeräte und Hilfseinrichtungen in einer versiegelten Kastenstruktur. Sie werden häufig in Wohnanlagen, Gewerbegebieten, Industrieparks und Projekten zum Wiederaufbau städtischer Stromnetze eingesetzt und zeichnen sich durch eine kompakte Aufteilung, eine kleine Grundfläche und eine praktische Bauweise aus. Die allgemeine Betriebssicherheit, Lebensdauer und stabile Leistung von Kastentransformatoren werden jedoch direkt von der standardisierten Installation und Inbetriebnahme bestimmt. Viele Betriebsausfälle vor-werden durch nicht-Standardkonstruktionen und unterlassene Inbetriebnahmeschritte verursacht. Daher ist es besonders wichtig zu klären, welche Standardverfahren während des gesamten Prozesses strikt eingehalten werden müssen.

Vorbereitung vor-der Installation und-Abnahme vor Ort

Bevor Geräte mit Kastentransformatoren auf den Markt kommen, ist eine ausreichende vorbereitende Vorbereitung der erste wesentliche Schritt, der nicht ignoriert werden darf. Zunächst muss das Baupersonal prüfen, ob die Baustelle den Planungsanforderungen entspricht: Die Tragfähigkeit des Fundaments muss dem Standard entsprechen, der Boden sollte flach und fest sein und es müssen wirksame Entwässerungsmaßnahmen vorgesehen werden, um ein Durchnässen und Überschwemmen an Regentagen zu vermeiden. Die Umgebung muss sauber gehalten werden, ohne dass brennbare, explosive oder ätzende Gegenstände gestapelt werden dürfen, und es muss genügend Platz für spätere Belüftung, Wärmeableitung und tägliche Wartung reserviert werden. In der Zwischenzeit sollten Sicherheitsisolationsbereiche unterteilt werden, um zu verhindern, dass irrelevantes Personal den Baubereich betritt und Unfälle durch Stromschläge verursacht.

Nachdem die Ausrüstung am Standort angekommen ist, ist eine vollständige Auspackkontrolle erforderlich. Es ist sorgfältig zu prüfen, ob der Kastenkörper durch den Transport über weite -Strecken verformt, beschädigt oder undicht ist, und zu prüfen, ob die internen Komponenten wie Transformatoren, Leistungsschalter und Sammelschienen locker oder verschoben sind. Darüber hinaus sollten die unterstützenden Zubehörteile, Werkstestberichte, Produktqualifikationszertifikate, Verkabelungszeichnungen und technischen Handbücher einzeln überprüft werden, um vollständige und konsistente unterstützende Materialien sicherzustellen. Wenn Schäden, fehlende Teile oder inkonsistente Parameter festgestellt werden, ist es notwendig, sich vor der Installation rechtzeitig an den Lieferanten zu wenden, um Ersatz und Korrektur zu erhalten.

Fundamentbau und Installation der Gerätepositionierung

Sollte die Fundamentkonstruktion von Kastentransformatoren-einheitlichen Spezifikationen folgen? Die Antwort ist ja. Das Fundament besteht in der Regel aus Stahlbeton und die eingebetteten Ankerbolzen müssen streng nach den Einbauzeichnungen des Herstellers ausgeführt werden. Nachdem das Fundament gegossen wurde, muss es vollständig ausgehärtet sein, um die strukturelle Stabilität zu gewährleisten und spätere Setzungen und Neigungen zu vermeiden. Die Ebenheit der Fundamentoberfläche muss mit einem Nivelliergerät kalibriert werden, um ein Kippen der Ausrüstung zu verhindern, das während des Betriebs zu ungewöhnlichen Vibrationen und Schäden durch interne Komponentenbelastungen führen würde.

Beim Heben und Platzieren des Kastentransformators müssen professionelle Kräne und Standard-Rüstwerkzeuge verwendet werden. Die vorgesehenen Hebepunkte der Ausrüstung müssen strikt verwendet werden, um eine Verformung des Kastenkörpers und Schäden an internen Präzisionsteilen zu verhindern. Nachdem die Ausrüstung angebracht ist, richten Sie sie genau an den eingebetteten Ankerbolzen aus, polstern Sie sie mit Dichtungen zur Niveauregulierung und befestigen Sie sie dann mit Muttern. Überprüfen Sie noch einmal die allgemeine Höhe und Festigkeit, um sicherzustellen, dass es zu keiner Verschiebung oder Erschütterung kommt, und schaffen Sie so eine solide Grundlage für die spätere elektrische Verkabelung und den langfristigen Betrieb.

Elektrische Verkabelung und Erdungsanschluss

Die elektrische Verkabelung ist das Herzstück der Installation und muss von professionellen und zertifizierten Elektrikern gemäß den nationalen elektrischen Spezifikationen und IEC-Normen durchgeführt werden. Schließen Sie zunächst das Hochspannungseingangskabel an den hochspannungsseitigen Anschluss des Transformators an. Die Kabelverlegung sollte sauber und standardisiert sein, die Anschlussverdrahtung sollte fest sein und der Isolationsschutz und die Dichtungsbehandlung sollten gut durchgeführt werden, um das Eindringen von Feuchtigkeit und die Alterung der Isolierung zu verhindern. Schließen Sie dann die Verkabelung der Niederspannungs-Ausgangsschleife ab und prüfen und bestätigen Sie die Phasenfolge genau, um Phasenfolgefehler zu vermeiden, die zu Geräteausfällen und Störungen der Stromversorgung führen.

Der Erdungsanschluss ist ein wichtiger Garant für die Betriebssicherheit. Das Kastengehäuse, der Sternpunkt des Transformators, die Metallstruktur und alle freiliegenden leitfähigen Teile müssen zuverlässig mit dem Erdungsnetz verbunden sein. Der Erdungsdraht muss mit einem angemessenen Drahtquerschnitt ausgewählt werden, die Verbindung muss fest und zuverlässig sein und der Erdungswiderstand muss getestet werden, um den Standardanforderungen zu entsprechen, um Fehlerströme effektiv abzulassen und Unfälle durch elektrischen Schlag und Durchbrennen von Geräten zu verhindern. Ordnen Sie gleichzeitig die gesamte interne Verkabelung an und binden Sie sie in Ordnung. Kleben Sie klare Leitungsnummern und Beschriftungen für eine spätere einfache Inspektion und Wartung ein.

Vor-Inspektion und professionelle Tests

Vor der formellen Stromübertragung und Inbetriebnahme muss zunächst eine umfassende interne und externe Sichtprüfung durchgeführt werden. Überprüfen Sie, ob sich noch Kleinigkeiten im Inneren des Kastens befinden, ob sich alle Schalter und Leistungsschalter im anfänglichen Öffnungs- und Schließzustand befinden, ob die Kabelklemmen locker sind und ob die Isolierteile beschädigt oder veraltet sind. Nachdem die Sichtprüfung qualifiziert ist, führen Sie professionelle elektrische Leistungstests durch, einschließlich einer Prüfung des Isolationswiderstands der Hoch- und Niederspannungswicklung, einer Erdungskontinuitätsprüfung und einer Kontaktwiderstandsprüfung der Schaltanlage. Alle Testdaten müssen den Werks- und nationalen Standardwerten entsprechen; Alle nicht qualifizierten Teile müssen vor der Stromübertragung einer Fehlersuche unterzogen und erneut -getestet werden.

Darüber hinaus sollte eine mechanische Leistungsprüfung der Hilfskomponenten durchgeführt werden: Überprüfen Sie, ob der Schalterbetätigungsmechanismus flexibel ist, ob der Lüftungs- und Wärmeableitungsventilator normal starten kann und ob die Türverriegelung und die Dichtungsvorrichtung intakt sind, um sicherzustellen, dass alle Hilfssysteme in einem normalen Betriebszustand sind.

Keine-Last-Energetisierung, Last-Testbetrieb und Inbetriebnahme

Kann der Kastentransformator nach der Installation direkt in den Volllastbetrieb überführt werden? Absolut nicht. Es muss dem schrittweisen -für-Einschalt- und Inbetriebnahmeverfahren gefolgt werden. Führen Sie zunächst eine Leerlaufstromübertragung auf der Hochspannungsseite durch, halten Sie die Niederspannungsseite unbelastet und beobachten Sie kontinuierlich, ob der Transformator ungewöhnliche Geräusche, offensichtliche Vibrationen und einen ungewöhnlichen Temperaturanstieg aufweist. Messen Sie die Ausgangsspannung der Niederspannungsseite, um zu überprüfen, ob das Spannungsverhältnis normal ist und dem Designstandard entspricht.

Fügen Sie nach einem stabilen Leerlaufbetrieb die Last schrittweise hinzu, von leichter Last über halbe Last bis hin zur vollen Last. Überwachen Sie während des Probebetriebs Echtzeitdaten wie Spannung, Strom, Leistungsfaktor und Temperaturänderung. Simulieren Sie Fehlerbedingungen, um die Funktionszuverlässigkeit von Überstrom-, Überspannungs- und anderen Schutzgeräten zu testen und sicherzustellen, dass alle Schutzverbindungen präzise reagieren und auslösen können. Gleichzeitig können Sie Fehler bei der Fernüberwachung, Lüftungswärmeableitung und anderen Hilfssystemen beheben, um automatische Steuerungs- und Echtzeitüberwachungsfunktionen zu realisieren. Nach einem stabilen Dauerbetrieb von 24 bis 72 Stunden ohne anormale Bedingungen gilt die Inbetriebnahme als qualifiziert.

Endabnahme, Dokumentenübergabe und Wartungsbestätigung

Nachdem alle Installations- und Inbetriebnahmearbeiten abgeschlossen sind, vereinbaren Sie mit Eigentümer, Bauunternehmer und Lieferant eine gemeinsame Abnahme. Sortieren Sie alle Prüfprotokolle vor Ort, Inbetriebnahmeberichte, Schaltpläne, Qualifikationszertifikate sowie Betriebs- und Wartungshandbücher in vollständige technische Dokumente zur Übergabe. In der Zwischenzeit führt das technische Team Betriebsschulungen für das Managementpersonal des Benutzers durch und erläutert die täglichen Betriebsspezifikationen, allgemeine Methoden zur Fehlerbeurteilung und die wichtigsten Punkte der regelmäßigen Wartung.

Zusammenfassend lässt sich sagen, dass die Installation und Inbetriebnahme von Kastentransformatoren mehrere Schritte umfasst, einschließlich Vorbereitung, Positionierung, Verkabelung, Prüfung, Stromversorgung und Abnahme. Nur durch die strikte Einhaltung standardisierter Schritte und eine gute Arbeit bis ins Detail können versteckte Gefahren grundsätzlich beseitigt, ein sicherer und stabiler Betrieb gewährleistet und die Lebensdauer der Geräte maximiert werden.
